- 제품명 : 전방 다이얼타입 홉업챔버세트

- 제조원 : Kublai (CHINA)


  << 상품 설명 >>

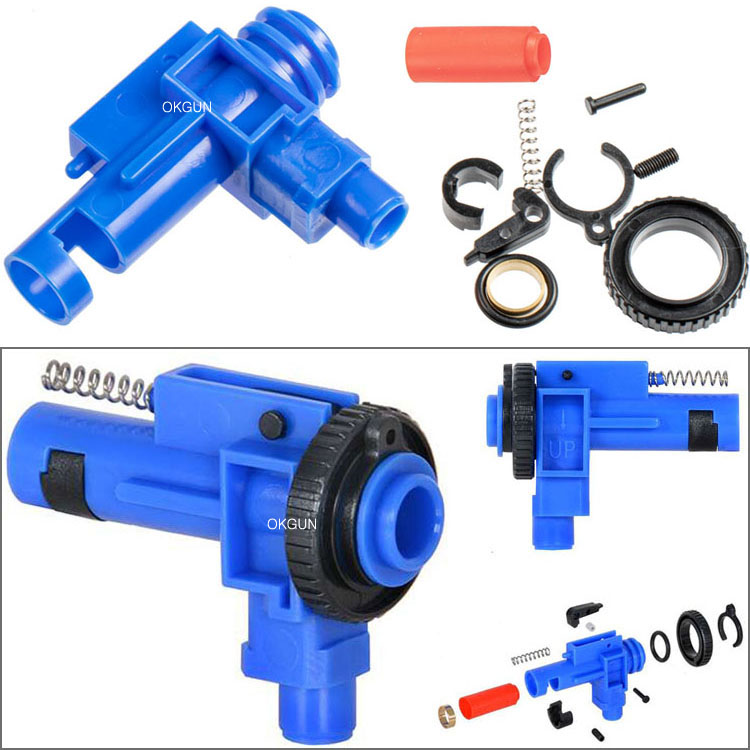

 * M4/M16 계열 (마루이 순정 바디 등 제외) 에 사용할 수 있는 전방 다이얼타입 홉업챔버세트입니다.

 * 홉업고무와 홉업돌기가 포함되어 있으며, 더미볼트와 간섭이 없으면서 홉업이 풀리는 현상을 최대한
   방지한 신형 스타일의 챔버입니다.



 << 하단 이미지 등은 조립방식이 거의 동일한 Lonex 사 전방
                          다이얼타입 홉업챔버의 조립 등에 대한 것입니다. >>



 * 전방 다이얼방식의 홉업챔버는 고정부 (""A") 와 고정핀 ("D") 을 빼내면 완전분해되며, 하단과같이
   조립해주신 후에 동봉되어있는 오링 ("B') 을 챔버 앞부분 ("F") 에 끼워주시면 완성됩니다.

   고정부 ("A") 의 분리시에 측면의 돌기 부분이 파손되지 않도록 주의해 주시고, 고정핀은 홀 ("C")
   반대편에서 조금 힘을 주어서 밀어주시면 쉽게 분리됩니다.



 * 홉업고무 안쪽의 돌기 ("G") 가 인너바렐 홈 ("H") 에 일치하도록 밀어서 홉업고무를 끼워주신 후에
   외부 ("K") 에 그리스를 발라서 챔버 안쪽으로 고무에 손상이 없도록 밀어 넣어 주세요.

   홉업돌기 ("O") 가 떨어지지않도록 밑부분에 그리스를 발라서 챔버 상단에 레버세트 ("N", "M") 를
   홈에 일치한 상태에서 "바" 와같이 뒤집어서 넣어주신 후에 조절레버의 앞부분 ("S") 이 다이얼 안쪽
   홈 ("T") 에 들어가도록 홉업조절 다이얼을 밀어 주세요.

   마지막으로 고정핀 ("P") 을 안쪽 구멍과 일치하도록 "나" 와같이 밀어주시면 간단하게 완성됩니다.

<< 하단 동영상은 유사한 방식의 일본 라이락스사 제품에 대한 것입니다. >>
